Meine Piko BR 120 sollte eine Pufferung und Digitalkupplungen erhalten. Die Platine für den PluX22-Decoder ist sehr übersichtlich, so dass sich die notwendigen Änderungen sehr leicht vornehmen lassen. Ich habe die Lok mit einem ESU LokPilot5 ausgestattet.
Nach meiner Beobachtung sind die Platinen bei den verschiedenen Loks sehr ähnlich aufgebaut, wobei alle Decoder-Anschlüsse auf die Platine herausgeführt sind, auch wenn sie in der jeweiligen Lok nicht genutzt werden. Deshalb hier eine Vergleichstabelle zur Identifizierung der PluX-Anschlüsse:
| Bezeichnung | |||
| PluX22-Pin | ESU LokPilot / LokSound 5 | NEM | Piko |
| 1 | AUX10 / Radsensor | GPIO / C | IOC |
| 2 | AUX3 | AUX3 | A3 |
| 3 | AUX12 /Susi Clk / Servo6 | GPIO / B | IOB |
| 4 | AUX11 / Susi Dta / Servo5 | GPIO / A | IOA |
| 5 | GND | GND | GND (und C-) |
| 62 | Cap Control | V+ Cap. | V+ |
| 7 | Licht vorne | F0f | F0F |
| 8 | Motoranschluss rechts | Motor + | M1 |
| 9 | U+ (+Pol) | V+ | F+ |
| 10 | Motoranschluss links | Motor - | M2 |
| 11 | Indexpin | ||
| 121 | Gleisanschluss rechts | Stromabnahme rechts | WR-DC / WR-AC |
| 13 | Licht hinten | F0r | F0R |
| 14 | Gleisanschluss links | Stromabnahme links | WL |
| 15 | Lautsprecher #1 | LS / A | LSA |
| 16 | AUX1 | AUX1 | A1 |
| 17 | Lautsprecher #2 | LS / B | LSB |
| 18 | AUX2 | AUX2 | A2 |
| 19 | AUX4 | AUX4 | A4 |
| 20 | AUX5 | AUX5 | A5 |
| 21 | AUX6 | AUX6 | A6 |
| 22 | AUX7 | AUX7 | A7 |
1 Die Platine kann - durch Umstellung mit einer Schraube - in DC- und AC-Lokomotiven genutzt werden. In der AC Ausführung ist der Mittelschleifer an WR-DC angeschlossen. WR-AC ist - wie WL - mit den Radschleifern verbunden.

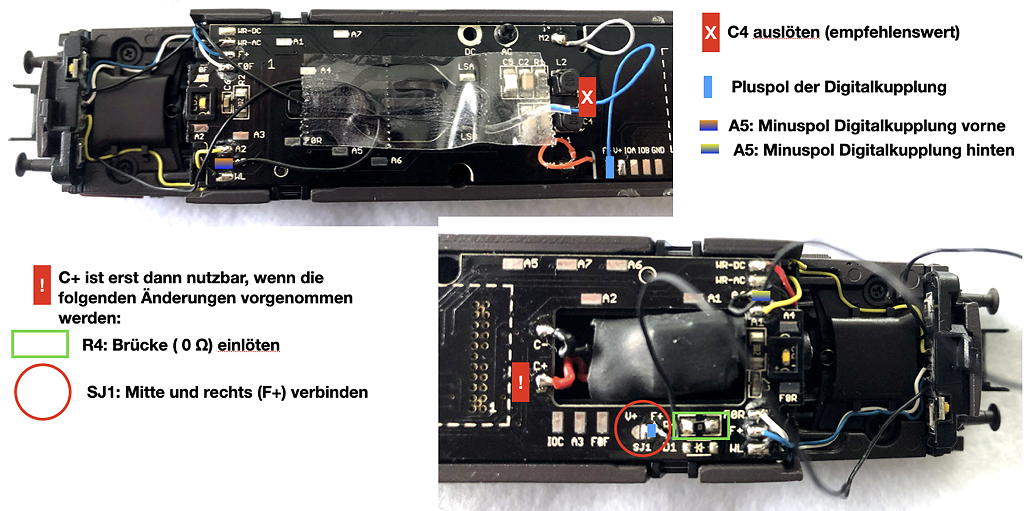

2 Am Pin 6 kann nach NEM ein Speicherkondensator angeschlossen werden. Hierbei gibt es allerdings wohl große Unterschiede zwischen den Decoder-Herstellern und selbst bei unterschiedlichen Decodern eines Herstellers. Bei ESU ist der Anschluss - soweit ich weiß - nicht dokumentiert. Er sollte also nicht genutzt werden. Wenn man dort versuchsweise einen Kondensator oder eine Ladeschaltung anschließt, hat man keinen Erfolg. Auf der Piko-Platine ist alternativ die Nutzung von Pin 6 des Decoders oder - wie wohl meist üblich - Pin 9 (U+, V+, F+) für den Anschluss einer Pufferung vorgesehen. Dazu befindet sich auf der Platine ein Jumper SJ1 aus Lötpads. Außen liegen die Anschlüsse V+ (Pin6) und F+ (Pin9). Von der Mitte geht eine Leiterbahn über einen Widerstand R4 mit einer parallelen Diode D1 (beides normalerweise nicht vorhanden) zum Anschluss C+. Der Anschluss C- ist mit GND verbunden. DA ich eine Fischer-Modell-Ladeschaltung an den ESU-Decoder anschließen wollte, habe ich an SJ1 von der Mitte nach rechts eine Brücke gelötet. An die Stelle des R4 habe ich einen 0 Ω SMD-Widerstand gelötet. Somit konnte ich die Ladeschaltung direkt an C+ und C- anschließen:
Die Digitalkupplungen habe ich jeweils mit dem Pluspol an F+ und dem Minuspol an A5 bzw. A6 angelötet.
